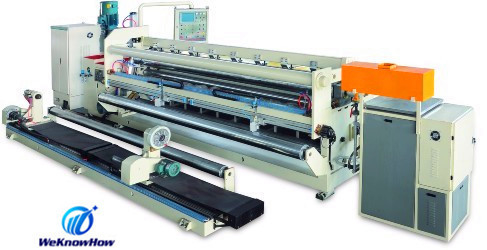

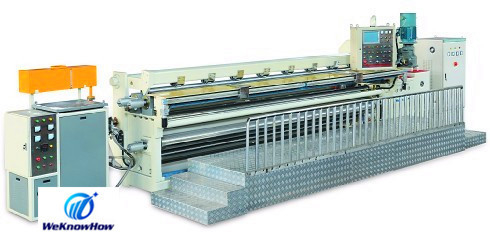

2800mm CNC Windende Machine, Hand die Machine voor Instrumententransformator onttrekken

2800mm CNC Windende Machine, Hand die Machine voor Instrumententransformator onttrekken

  3.2, technische parameters

    ① machine hoofd technische parameters

    a. grondstoffenafmeting

    document breedte 750mm 2500 mm

    Dikte 0.1 ± 0.005 mm

    Van de spoelbinnenkant/buitenkant diameter ф90 ± 2/ф450 ± 10 mm

    aluminiumfoliebreedte 150-450 mm

    Dikte 0.008 mm

    Aluminium binnen/buitendiameter ф32/ф40 ± 0.5 mm. Ф50/ф60 ± 0.5

    Lengte 700-2800 mm

    b. verwerkingswaaier

    Gebeëindigde verpakkende diameter ф60-300 mm

    Maximum scherpe breedte 2500 mm

    Minimum scherpe breedte van 600 mm

    Verwerkingswaaier van de linker ronde snijder XB 0 ~ 1100 mm (de middellijn van materiaal als oorsprong)

    De verwerkingswaaier van de juiste ronde snijder YB 0 ~ 1100 mm

    (de middellijn van materiaal als oorsprong)

    c. het machinaal bewerken van precisie

    breedteprecisie van ± 0.5 mm

    diameterprecisie van ± 1 mm

    de nauwkeurigheid van de stappositie van ± 1 mm

    eind deviation≤ 0.5 mm

    breedteafwijking na het snijden ± 0.5 mm

    d. productiviteit

    Document snelheid 15m/min

    e. machtscapaciteit 70KW

    f. luchtconsumptie 0.25m3/min

    g. worktable hoogte: 1100 mm (verwijs naar de daadwerkelijke grootte van de machine)

② hoofd technische voorwaarden van de diverse componenten

    a. hoofd drijfsysteem

    a.1 geëindigd verpakkend diameter: ф60~300 mm

    a.2 geëindigd verpakkend breedte: 600~2500 mm

    a.3. Spanningscontrole: 50-2500 N

    a.4 schachtsnelheid: 080rpm

    a.5. Hoofdmotormacht 7.5KW

    a.6 tractiemotor 5.5KW

    a.7 outputtorsie 3000Nm

    a.8. Draai 1/10 van de remnauwkeurigheid

    b. het vastklemmen apparaat

    b.1 maximumcilinder dringende kracht 30KN

    b.2.the dringende kracht van hoger dringend platform 7 ~ 30KN

    b.3 maximumschommelingshoek van hoger dringend platform 25 º

    c. verwarmend en ondersteunend mechanisme

    c.1 het verwarmen roltemperatuur 110 ± 5 ℃

    c.2 het verwarmen macht 55KW

③ de vereisten van de controleprogrammaconfiguratie

de automatische verpakkende machine wordt gevormd met zowel 110KV als 220KV

de verpakkende programmeurs van de instrumententransformator.

    a. 110KV (buis buitendiameter van ¢ 40/¢ 32)

    b. 220KV (buis buitendiameter ¢ 60/¢ 50)
