De hydraulische CNC het Winden Gecontroleerde Verticaal van de Machinekuil met Automatisch
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Hoog licht: | Rol het winden machine,gloeidraad windende machine |
||
|---|---|---|---|
De hydraulische CNC het Winden Gecontroleerde Verticaal van de Machinekuil met Automatisch
Beschrijving:

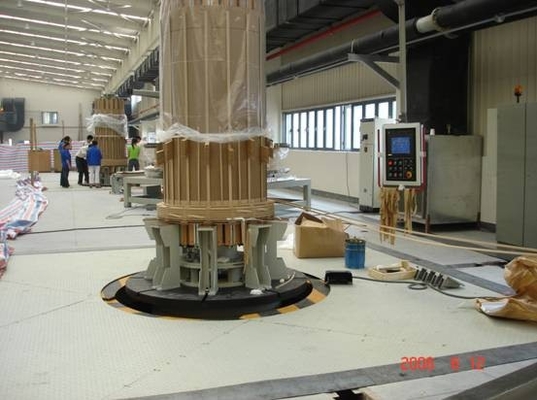

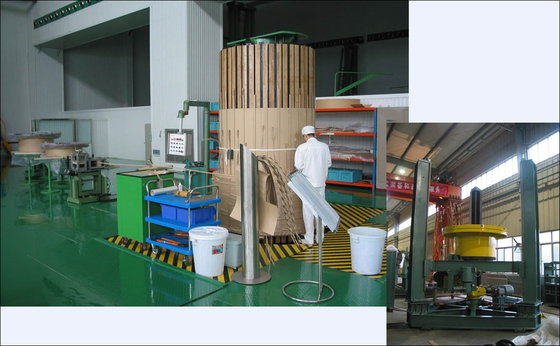

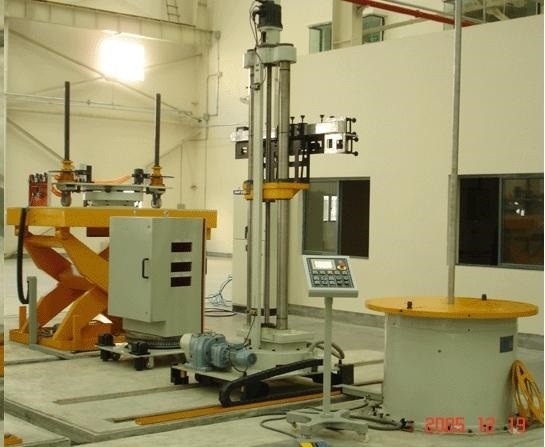

PVWM bestaat uit voetstuk, kolom, het systeem van de klemverhoging, het systeem van de klemomwenteling, mobiel plaatplatform en controlesysteem. Diverse het winden parameters worden getoond op CRTs. Het in werking stellen van het menu en het kiezen van verschillende functies door vinger raken CRTs, kan de technologie van het winden vooraf worden gecompileerd of worden herzien.
Toepassingen:
Is de kuil Verticale Windende Machine (PVWM) ideaal materiaal om hoogspanning, super hoogspannings spiraalvormige winding en schijfwinding van transformatoren te maken
Specificaties:
Punt | Nr. | Inhoud | Technische Parameters | ||||||
10t | 15t | 20t | 25t | 30t | 35t | ||||
Roterend platform | 1 | Max. lading (kg) | 10000 | 15000 | 20000 | 25000 | 30000 | 35000 | |
2 | Max. roterende diameter (mm) | Φ2200 | Φ2800 | Φ3000 | Φ3000 | Φ3200 | Φ3500 | ||
3 | Diameter van klem (mm) | Φ1600 | Φ1800 | Φ2000 | Φ2000 | Φ2200 | |||
4 | T-vormige groef op chuck×number: (mm×unit) | 28mm×8 | 36mm×8 | ||||||
5 | Hoogte van platform (mm) | 700 | 700 | 800 | 850 | 850 | 900 | ||
6 | Hoogte van klem aan platform wanneer de klem tot de bovenkant (mm) wordt gehesen | 400 | |||||||
7 | Snelheid van klem (stepless regelgeving) (r/min) | 0~10 | 0~7 | 0~5 | |||||
8 | Max. torsie van klem (N/M) | 12000 | 18000 | 21000 | 28000 | 35000 | 35000 | ||
9 | Max. spanning van draad (n) | 9000 | 12000 | 14200 | |||||
10 | Roterende motormacht van klem (kW) | 11 | 15 | 18.5 | |||||
11 | Plaatsend gat van klemcentrum (mm) | Φ220×15×Φ180 | Φ240×20×Φ200 | ||||||
12 | Dragende ontruiming (mm) | ≤0.2 | |||||||
Slingerend wapen | 13 | Hoogte (mm) | 3000 | ||||||
14 | Max. (vouwbare) lengte (mm) | 3000 | 3200 | 3500 | 3800 | ||||
|
| Max. het opheffen hoogte (slag) (mm) |
|
| |||||
Het opheffen mechanisme | 15 |
| 2500 | 3000 | |||||
16 | Het opheffen snelheid (mm/min) | 1000 | 700 | 500 | |||||
17 | Servomotormacht (kW) | 11 | 15 | 18.5 | |||||
18 | schroef | 3-Tr55x10 | 3-Tr65x10 | 3-Tr70 X12 | 3-Tr80 X12 | 3-Tr85 x14 | 3-Tr90 x16 | ||
Blindmechanisme | 19 | Vloeroppervlak (mm) | 5000×5000 | 5500×5500 | 5500×5500 | 6000×6000 | 6500×6500 | ||
20 | Verlengbare waaier van blind (mm) | Φ700~ Φ2250 | Φ800~ Φ2850 | Φ900~ Φ3050 | Φ1100~ Φ3250 | Φ1500~ Φ3550 | |||
21 | Snelheid van blind (mm/min) | 1000 | 900 | 700 | |||||
22 | Motormacht (kW) | 0.55 | |||||||
23 | Hoeveelheid motoren (eenheid) | 4 | |||||||
Smering | 24 | Motormacht van zelfsmerende pomp (kW) | 0.2 (kW) | ||||||
25 | Het smeren wijze | Olie | |||||||
NOTA: De parameters zijn hierboven standaard. Zij kunnen door klant worden gewijzigd vereisen.
