Hoge snelheidscnc Windende Machine, automatische rol het winden machine

large.img.alt
small.img.alt small.img.alt

Grote Afbeelding :  Hoge snelheidscnc Windende Machine, automatische rol het winden machine Beste prijs

Productdetails:
Plaats van herkomst: China
Merknaam: WKH
Certificering: ISO9001:2000,CE
Modelnummer: N / A
Betalen & Verzenden Algemene voorwaarden:
Min. bestelaantal: 1 set
Prijs: Negotiatable
Verpakking Details: Sterk houten pakket overeenkomstig de eisen van de koper
Levertijd: 30~180 dagen
Betalingscondities: L/C, T/T, D/P
Levering vermogen: 1~30 reeksen per maand
Gedetailleerde productomschrijving
Hoog licht:

Rol het winden machine

,

gloeidraad windende machine

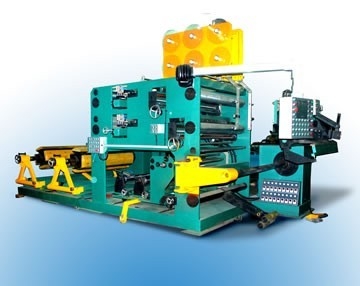

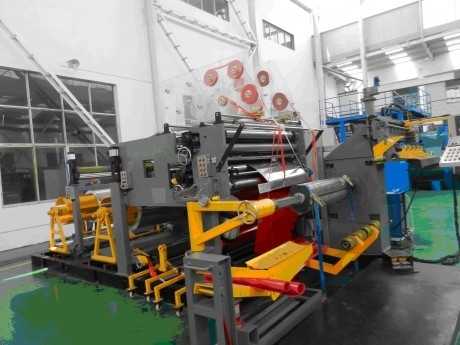

Hoge snelheidscnc Windende Machine, automatische rol het winden machine


Beschrijving:
LV wordt de Folie Windende Machine gebruikt om LV rollen met foliestrook te winden

Is de Windende Machine van de laag Voltagefolie geschikt voor voltage onder 1KV. De machine kan het winden en het duplex winden voor 2 lagen van koper of aluminiumfolie omwikkelen. De machine met lasseneenheid en 2 reeksen wordt uitgerust die ofshears. Alle productieparameters worden geplaatst op de Human-Computer Interface en de machinewerken in volledig automatisch.

  • VF het controleren van de stepless windende eenheid van de snelheidsfolie
  • Hoofdmachinekader met folie die, het knipsel van de isolatierand, foto-elektrische correctie, leidertractie drukken
  • AC/DC waterkoelings draaibare TIG lasseneenheid
  • Elektroleider scherende eenheid, 2 reeksen
  • Isolatie decoiling auto, 2 reeksen
  • Leider decoiling auto, 2 reeksen
  • Het pneumatische plaatsende vullende systeem van de eindisolatie, 2 reeksen
  • PLC het controleren en de verrichtingssysteem van het aanrakingsscherm



Toepassingen:

Windt de folie die windende machine koper of aluminiumfolietype rollen in transformator en reactor het maken worden gebruikt.
Er is gewoonlijk soort drie folie windende machine voor drie foliebreedte: 1400mm, 1100mm en 800mm.
Er zijn de windende machine van de dubbel-laagfolie en single-layer folie windende machine.
Gebruikt de folie windende machine koper of aluminiumfolie als leider, brede riemtype isolatie als interlaminar isolatie; smalle strooktype isolatie van eindisolatie. Zij zijn gekronkeld om broodjestype rollen te zijn. Ook, zullen de binnen en buiten beneden-lood worden gelast en de buitenoppervlakte zal worden verpakt.


Specificaties:


. N

PUNT

SPECIFICATIE

1

Rolwaaier

1.1

Aslengte

Maximum: 600 mm

1.2

Aslengte (met lood)

Maximum: 720 mm

1.3

Buitendiameter (om draden niet te omvatten)

φ600

1.4

(Maximum) buiten (maximum) diameter

φ620

1.5

(Min) binnen diameter (min)

Beperkt geen

1.6

Roltype

Ronde, ellips, rechthoek (Rol weight≤500kg)

2

Rolmateriaal

2.1

Koper of aluminiumfolie

width≤600mm, thickness0.3-1.5mm;                             Rol binnen diameter: Φ400;                                          Rol buiten diameter≤Φ800.

2.2

Geëmailleerde draad

Draad: MaxΦ0.3-3.0 mm;                                              Vlakke draad: Maximum 3×12 mm

3

Het decoiling apparaat van de gedragsfolie

Pneumatische spanningsmanier

3.1

De lengte van de steuncilinder

620 mm

3.2

De steuncilinder past waaier aan

Φ470-φ520

3.3

(De maximum) lading van de steuncilinder

1000 kg

3.4

Uitbreidende kracht

Maximum: 5000N-m (regelbare Stepless)

3.5

Spanning het werk kracht

0-0.6 Mpa

4

Windend apparaat

4.1

Het winden snelheid

0-20 n/min

4.2

Het werk (maximum) torsie

≥ 5000 NM

4.3

Het winden macht

11 kW

4.4

Snelheidsregelgeving manier

Regelgeving van de frequentie de stepless snelheid

5

Het apparaat van de laagisolatie decoiler

5.1

De as van laaginsulationinstallation

2 reeksen

5.2

De rol van de laagisolatie buiten diameter

≤φ400 mm

5.3

De rol van de laagisolatie binnen diameter

Φ76 mm

5.4

De rolbreedte van de laagisolatie

Maximum: 620 mm

5.5

Decoilingsmanier

Het mechanische vastklemmen

5.6

Bevochtiging voor (2 reeksen onafhankelijke)

≤50 NM

6

Rectificeer apparaat

6.1

Rectificeer methode

Auto correct van het servomotorsysteem

7

Elektrosysteem

PLC autocontrole

7.1

Tellingscijfers

4 cijfers (0.0-999.9) (Tellingsprecisie: 0.1 draai)

7.2

Basisfunctie

Stapinput, herzienbaar, stroomuitvalgeheugen

7.3

Het werkinterface

Aanrakingscontrolebord (Chinees en Engels)

7.4

Totale macht

15KW
