Automatische CNC Windende Machine voor Uitzetbare Windende Doorn
|
Productdetails:
Betalen & Verzenden Algemene voorwaarden:
|
Gedetailleerde productomschrijving
| Hoog licht: | Rol het winden machine,gloeidraad windende machine |
||
|---|---|---|---|
Automatische CNC Windende Machine voor Uitzetbare Windende Doorn
Beschrijving:

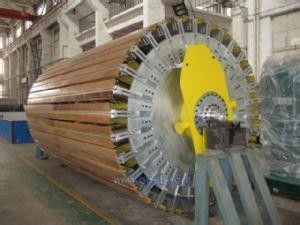

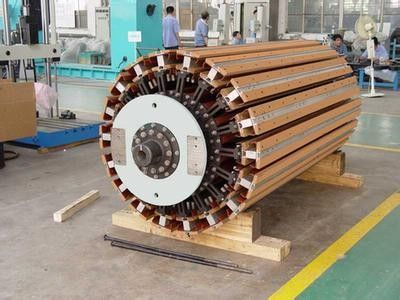

EWM bestaat uit doornlichaam, uitzetbaar mechanisme, boog ondersteunende platen, uitzetbare voeringen, het sluiten
apparaat van doorn, apparaat om doorn aan te sluiten en machine te winden.
Toepassingen:

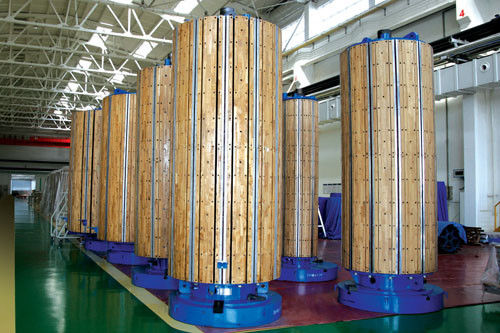

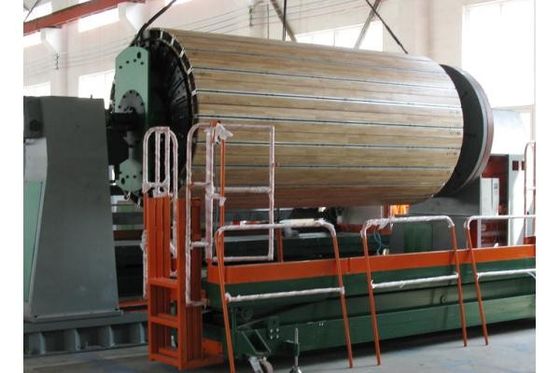

De windende Doorn (EWM) is een onlangs speciale doorn voor het winden van transformatorrollen in verticale of horizontale windende machines
Specificaties:
| type | Diameterwaaier (mm) | Sprak lengte (mm) | Sprak hoeveelheid | Sprak ruimte (mm) | Totale lengte | gewicht | lading |
| Rxm-1A | φ270~350 | 1500 | 6 | 5~45mm | 1190 | 0.075T | 0.6T |
| Rxm-2A | φ340~470 | 1800 | 6 | 5~45mm | 1160 | 0.09T | 0.6T |
| Rxm-3A | Φ460~610 | 1800 | 8 | 5~45mm | 1724 | 0.15T | 1T |
| Rxm-3B | φ600~780/φ770~950 | 2000 | 12 | 5~45mm | 1724 | 0.2T | 1.5T |
| Rxm-4A | Φ940~1140/φ1130~1330 | 2000 | 18 | 5~45mm | 2290 | 0.95T | 3T |
| Rxm-4B | Φ1320~1520/φ1510~1710 | 3000 | 18 | 5~45mm | 2290 | 1.02T | 3T |
| Rxm-5B | Φ1700~1900/φ1890~2090 | 3000 | 18 | 5~45mm | 3130 | 2.5T | 8T |
| Rxm-6B | Φ2050~2300/φ2290~2540 | 3000 | 24 | 5~45mm | 3130 | 3.7T | 8T |
| Rxm-7B | Φ2500~2800/φ2780~3080 | 3000 | 30 | 5~45mm | 3430 | 5.5T | 10T |
Parameter | Diameterwaaier | Latlengte | Lathoeveelheid | Totale Lengte exclusief Ashoofd | Gewicht | Maximum Lading |
| 1XB | φ160~210 mm | 1000 mm | 8 | 1190 mm | 75 kg | 600 kg |
| 2XB | φ200~260 mm | 1000 mm | 8 | 1160 mm | 90 kg | 600 kg |
| 3XB | φ210~280 mm | 1500 mm | 8 | 1724 mm | 150 kg | 1000 kg |
| 4XB | φ270~350 mm | 1500 mm | 8 | 1724 mm | 200 kg | 1500 kg |
| 0B | φ340~470 mm (φ450~580) | 2000 mm | 12 | 2290 mm | 950 kg | 3000 kg |
| 1B | φ400~530 mm (φ510~640) | 2000 mm | 12 | 2290 mm | 1020 kg | 3000 kg |
| 2B | φ600~780 mm (φ760~940) | 2700 mm | 12 | 3130 mm | 2500 kg | 8000 kg |
| 3B | φ850~1050 mm (φ1030~1230) | 2700 mm | 16 | 3130 mm | 3700 kg | 8000 kg |
| 4B | φ1125~1325 mm (φ1305~1505) | 3000 mm | 18 | 3430 mm | 5500 kg | 10000 kg |
| 5B | φ1460~1660 mm (φ1640~1840) | 3000 mm | 18 | 3430 mm | 7300 kg | 12000 kg |
| 6B | φ1800~2060 mm (φ2040~2300) | 3200 mm | 24 | 3630 mm | 9800 kg | 12000kg |
| 7B | φ2420~2720 mm (φ2700~3000) | 3000 mm | 30 | 3690 mm | 13000 kg | 15000 kg |
